Zorde Rein 8

Современная станция биоочистки ZORDE REIN 8 с SBR-реактором

Если вам нужна надёжная и безотказная автономная канализация для дома на 7–9 жильцов, установка септика ZORDE REIN 8 станет отличным решением. Модель представляет собой современную станцию биоочистки с эффективностью до 98%.

Корпус изделия выполнен из полипропилена — экологичного материала, которому не страшны коррозия и гниение. Блок управления с компрессором, насыщающим стоки воздухом с помощью мелкопузырчатого аэратора, устанавливается вне корпуса и защищён от подтопления.

Технические характеристики

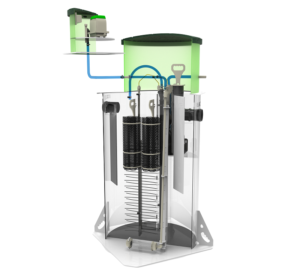

Как устроен «Zorde Rein 3»

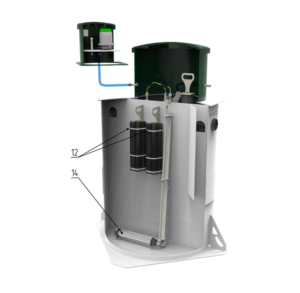

Мелкопузырчатый аэратор (14) (рис. 2), устанавливается по направляющей на дно аэротенка под устройство рекуперации воздуха (питается от компрессора, который вынесен за габарит корпуса станции).
Биофильтры (биозагрузка) (12) (рис. 2), из сетчатой трубы, погруженные в очищаемые сточные воды аэротенка над мелкопузырчатым аэратором (14) (рис. 1).

Мелкопузырчатый аэратор устанавливается по направляющей на дно аэротенка (питается от компрессора, который вынесен в блок управления).

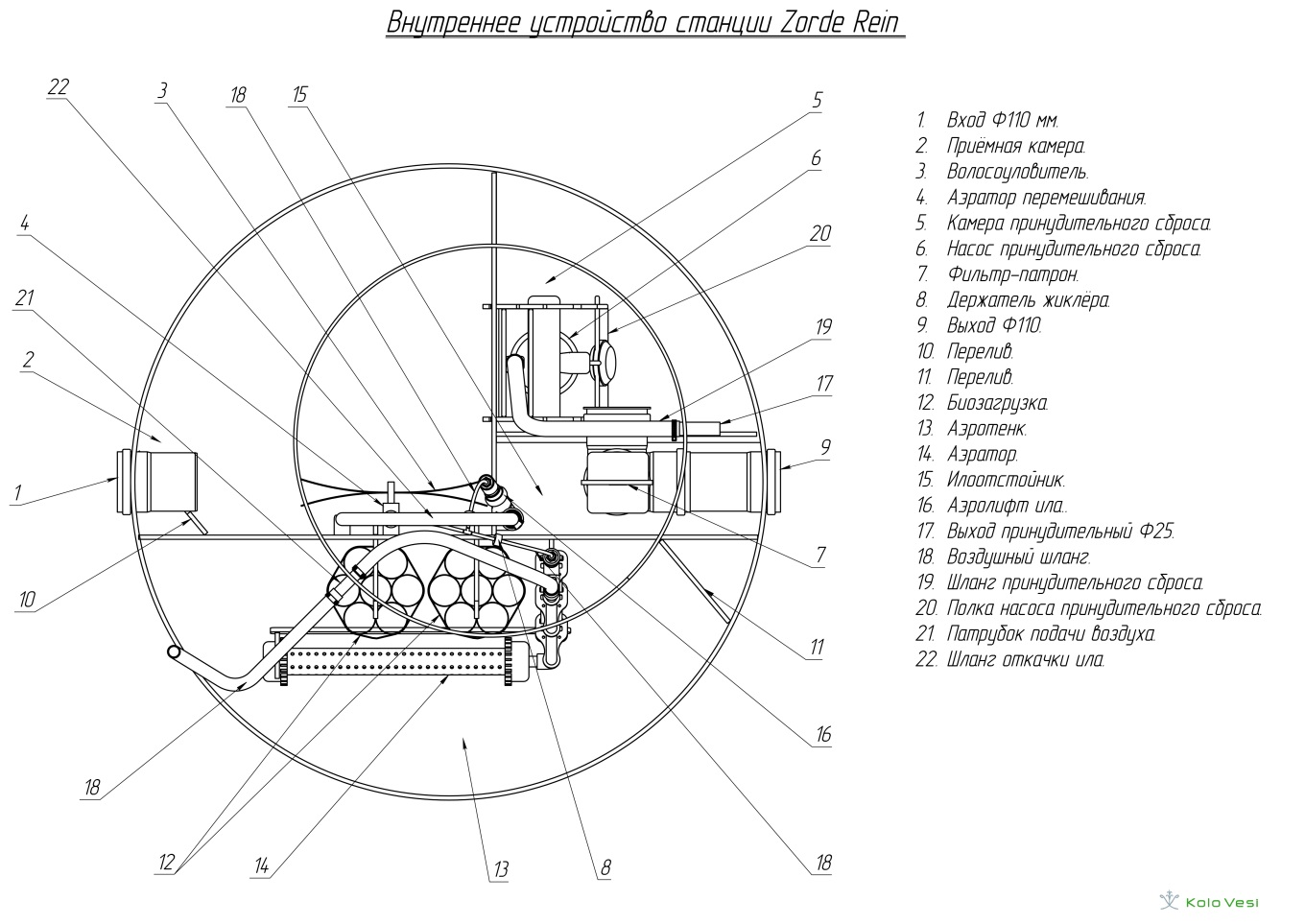

Биофильтры (биозагрузка) (12) (рис. 1) из сетчатой трубы, погруженные в очищаемые сточные воды аэротенка над мелкопузырчатым аэратором (14) (рис. 1), увеличивают площадь крепления биопленки и концентрацию активной биомассы в SBR – реакторе.

Биофильтры не требует замены на протяжении всего срока эксплуатации.

Часть очищаемой воды с активным илом аэрлифтом возврата ила (16) (рис. 1), работающего от компрессора (который вынесен в блок управления), возвращаются из отстойника (15) в приёмную камеру (2), где происходит насыщение илом биомассы. Подача активного ила регулируется автоматически. Таким образом создается рециркуляция стоков внутри системы, обеспечивая равномерную нагрузку органики на SBR – реактор стации Zörde Rein.

Аэрлифт возврата ила (15) (рис. 1) подключен воздушной магистралью (17) (рис. 1), силиконовой трубкой 6 мм с установленным жиклёром 4 л/ч.

SBR – реактор оборудован отстойником ила (15) (рис.1), благодаря чему эффективность биологической очистки сточных вод существенно возрастает.
По мере поступления стоков в очистное сооружение часть очищенной воды перемещается из верхних слоёв илоотстойника (15) (рис. 1) в отводной патрубок, оснащенный фильтр – патроном для станций самотёчного исполнения (7) (рис. 1).

В станциях принудительного исполнения очищенный сток перемещается из илоотстойника через фильтр-патрон (7) (рис. 1) в камеру для принудительного отведения (5) (рис. 1) сточных вод с установленным принудительным выходом (17) (рис. 1), полкой (20) (рис. 1), дренажным насосом, шлангом принудительного сброса с поплавковым выключателем (6) (рис. 1).

Камера принудительного отведения сточных вод:

В камере принудительного сброса (5) (рис. 1) для осветлённой воды очистного сооружения устанавливается полка (20) (рис. 1) с погружным насосом и поплавковым выключателем (6) (рис. 1).
При наполнении камеры очищенные сточные воды отводятся за пределы очистного сооружения.

Важно! При установке насоса не используйте обратный клапан. Это может привести к замерзанию шланга/трубы зимой.

Как часто нужно обслуживание?

Обслуживание станции:

1. Отсоедините трубки 6 мм от потребителей воздуха.
2. Снимите с защёлок и вытащите биофильтры из камеры аэротенк.
3. Извлеките аэратор (подымается по направляющей).
4. Извлеките аэрлифт (возврат ила).
5. Промойте шлангом аэрлифт (чистой воды).
6. Извлеките волосоуловитель.
7. На дно приемной камеры опустите шланг ассенизатора или подходящий по размеру фекальный насос. Аэротенк необходимо откачивать только в аварийных случаях или при сильном загрязнении. При своевременном обслуживании аэротенк откачивается 1 раз в 2 года.
8. Откачайте стоки, оставив 20% объема для дальнейшего быстрого выхода в рабочий режим.
9. После откачки промойте аэрлифты и волосоуловитель водой, чтобы очистить от оставшихся на ней веществ.

Важно! По окончании откачки незамедлительно наполните все камеры системы водой до уровня отводящего патрубка.

Самостоятельное определение интервала обслуживания:

Для определения необходимости проведения обслуживания, возьмите пробу активационной смеси из станции (в режиме аэрации) в стеклянную емкость, вместимостью примерно 1 литр. Дайте настояться активационной смеси 30 минут. В течение этого времени на дно ёмкости осядет активный ил, а над ним появится слой очищенной воды.

Если объём ила составит 50% и более от объема ёмкости, необходимо произвести откачку активного ила.

Рекомендации по эксплуатации

Старайтесь не превышать приведенные в паспорте нормативные объемы сточных вод, поступающих в очистное сооружение. Используйте биологические препараты для очистных сооружений. Ограничьте поступление в систему избыточного количества хлорсодержащих санитарных препаратов и моющих веществ, содержащих фенолы.

Не допускается сливать в станцию дождевые и грунтовые воды. Не допускается сливать в станцию химические жидкости, нефтепродукты, краски, воду поле промывки строительного инструмента и строительные растворы.

Время выхода установки на штатный режим работы – до 30 дней непрерывной работы (при проживании номинального количества пользователей). После перехода на штатный режим у работающей установки вода на выходе должна быть визуально чистой и без запаха.

Во время образования активного ила (первые 14-30 дней) имеет место значительное пенообразование. Основной причиной этого является применение синтетических поверхностно-активных веществ (СПАВ) в домашнем хозяйстве (бытовые моющие и чистящие средства). Пена постепенно исчезает с повышением концентрации ила в аэротенке. Впервые 14-30 дней работы установки желательно сократить использование химических веществ в домашнем хозяйстве.

Эксплуатация в зимний период

Станция Zörde Rein предназначена для очистки хозяйственно-бытовых стоков круглый год.

Если температура воздуха на улице не опускается ниже -25°С и в станцию продолжают поступать стоки, утепление должно быть произведено в соответствии с монтажной схемой.

В регионах, где температура воздуха в зимний период значительно ниже -25°С, рекомендуется дополнительно утеплить горловину.

В зимний период не рекомендуется без необходимости открывать крышку станции – это может привести к падению температуры внутри установки и снижению эффективности работы.

Важно! Не требуется консервация станции на зимний период. Не допускается откачка жидкости из камер – возможна деформация корпуса или всплытие.

В случае большого перерыва в эксплуатации Zörde Rein, рекомендуется:

Отключить станцию от электроснабжения.

Для предотвращения хищения извлечь компрессор из блока управления, в станции с принудительным отводом очищенной воды извлечь насос.

Вложить утеплитель (пеноплэкс 50 мм) в горловину станции (рекомендуется в регионах, где возможно продолжительное падение температуры ниже – 25°С).

При возобновлении работы проводить все работы по подключению оборудования в соответствии с паспортом.

Важно! Не допускается откачка жидкости из станции – возможна деформация корпуса или всплытие.
